Шиберная задвижка тип AB

Шиберная задвижка тип AB в Алматы в Алматы

Описание

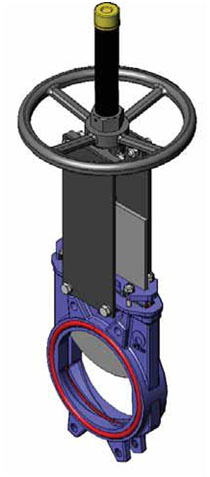

Шиберно-ножевые задвижки серии AВ

Основные конструктивные особенности шиберного затвора гильотинного типа:

Шиберно-ножевая задвижка двунаправленного действия, межфланцевая.

Цельный литой корпус из чугуна или стали с опорными направляющими для ножа.

Высокая пропускная способность при низких перепадах давления.

Возможность использования различных материалов уплотнений и набивки сальника.

Строительная длина (расстояние между торцами) по стандартам компании CMO.

Основные области применения:

Данная шиберно-ножевая задвижка (задвижка гильотинного типа) предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержа-нием твердых частиц во взвешенном состоянии до 5%.

Шиберно-ножевая задвижка или задвижка гильотинного типа предназначена для применения в самых различных областях, таких как:

химические заводы;
пищевая промышленность;
насосные станции;
обработка сточных вод.

Для всех подобных применений рекомендуется устанавливать задвижку после фильтра, задерживающего твердые или крупные частицы.

Зависимость рабочего давления от размеров

Размеры DN, мм *	Рабочее давление, кг/см² (Bar)
DN50 - DN125	10
DN150	8
DN200	7
DN250 - DN300	5
DN350 - DN400	4
DN450 - DN600	3
DN700 - DN2000 **	2

* По индивидуальному заказу размеры могут быть увеличены.

** Выпускаются задвижки серии UB (более подробную информацию смотрите в каталоге серии UB).

Стандартные фланцевые соединения: DIN PN10 и ANSI B16.5 (класс 150).

Прочие фланцевые соединения: DIN PN 6, DIN PN 16, DIN PN25, BS D и E, ANSI 150.

Другие типы соединений поставляются по заказу.

Досье качества:

Все шиберные задвижки гильотинного типа проходят гидравлические испытания водой на предприятиях CMO. При необходимости вы можете получить сертификаты материалов и сертификаты проведенных испытаний.

Испытание корпуса проходит с коэффициентом = 1,5 к указанному рабочему давлению. Испытание уплотнения проходит _с коэффициентом = 1,1 к указанному рабочемудавлению.

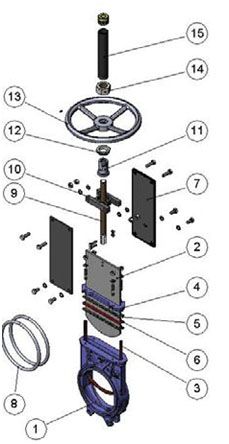

Список стандартных компонентов

Компонент	Исполнение из чугуна	Исполнение из нержавеющей стали
1. Корпус	GG25	CF8M
2. Нож	AISI304	AISI316
3. Уплотнение	RCH1000	RCH1000
4. Сальник	GGG50	CF8M
5. Набивка сальника	Синт. + ПТФЭ	Синт. + ПТФЭ
6. Прокладка	ЭПДМ	ЭПДМ
7. Опорные пластины	S275JR	S275JR
8. Кольцо	AISI316	AISI316
9. Шток	ЭПДМ	ЭПДМ
10. Траверса	AISI303	AISI303
11. Гайка шток	Сталь	Сталь
12. Контргайка	Бронза	Бронза
13. Маховик	ST44.2 + Цинк	ST44.2 + Цинк
14. Гайка	Чугун с шаровидным графитом	Чугун с шаровидным графитом
15. Колпак	Сталь	Сталь

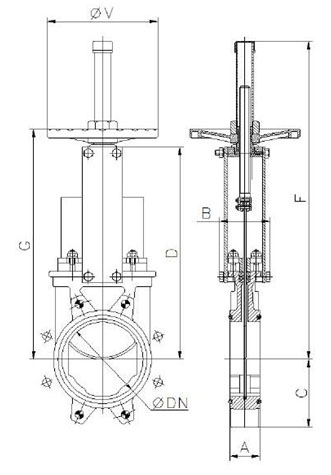

Маховик с выдвижным штоком

B = максимальная ширина задвижки (без привода) D = максимальная высота задвижки (без привода)

Опции:

блокираторы

удлинители: колонна, труба, опорные пластины и т.д.

диаметры, превышающие указанные в таблице

Компоненты привода:

маховик
шток
гайка
защитный колпак штока

Имеются в наличии диаметры от DN50 до DN1200, другие диаметры по заказу.

DN	P, кг/м²	Сила, Н	Момент, Н.м	A	B	C	D	F	G	Ø штока	Толщ. ножа	ØV	Вес, кг
50	10	1143	2,64	40	91	61	241	410	289	Ø20х4	5	225	7
65	10	1952	4,45	40	91	68	268	437	316	Ø20х4	5	225	8
80	10	2957	6,76	50	91	91	294	463	342	Ø20х4	5	225	9
100	10	4617	10,5	50	91	104	334	503	382	Ø20х4	5	225	11
125	10	7213	16,5	50	101	118	367	586	415	Ø20х4	6	225	13
150	8	7290	16,6	60	101	130	419	638	458	Ø20х4	6	225	17
200	7	12975	37,1	60	118	159	525	816	575	Ø25х5	8	325	28
250	5	14522	41,4	70	118	196	626	1017	676	Ø25х5	8	325	40
300	5	20942	59,8	70	118	230	726	1117	776	Ø25х5	10	325	56
350	4	22810	88,5	96	290	254	797	1337	906	Ø35х6	10	450	94
400	4	29879	115,9	100	290	287	903	1443	1012	Ø35х6	12	450	116
450	3	28461	110,3	106	290	304	989	1629	1098	Ø35х6	12	450	162
500	3	35333	137,1	110	290	340	1101	1741	1210	Ø35х6	12	450	191
600	3	51235	198,6	110	290	398	1307	2047	1416	Ø35х6	15	450	264

Диаметры, превышающие указанные в таблице, поставляются по заказу.
